설명

영상처리 프로그램

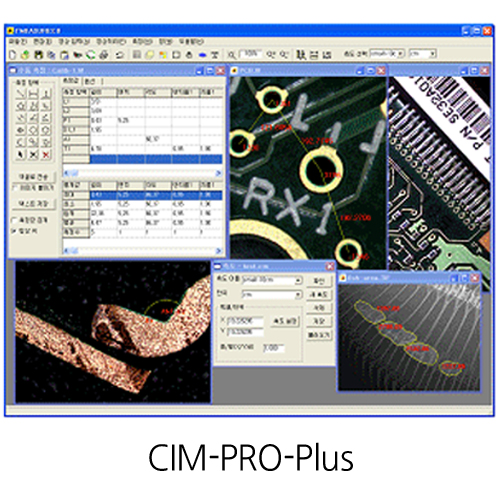

CIM-PRO-Plus

Mesuring software

<프로그램 특징>

→ 이미지 획득장치지원

• 윈도우 호환 WDM 및 Twain 드라이버 지원
• Sentech STCAM C33 C83 C202 지원
• Infinity 디지털 카메라 지원
• Qimaging 디지털 카메라 지원
• FlashBus Spectrim 프레임 그래버 지원
• Coreco Imaging 프레임 그래버 지원
• Nikon 디지털카메라(DS-U2) 지원
• Olympus 디지털 카메라 지원
• Pixelink 디지털 카메라 지원
• Spot Insight camera 지원
• The Imaging Source DFK camera 지원

 → 파일형식지원

• TIF Tagged Image File Format
• JPG JPEG Image File Format
• BMP OS/2 or Windows Bitmap
• GIF GIF Image File Format
• PNG PNG Image File Format

 → 이미지편집

Image Copy, Paste, Paste New
Annotation

→ 이미지처리

*초점보정기능

광학계의 낮은 초점심도를 극복 (전초점 이미지 추출) 다른 심도에서 촬영한 여러장의 이미지로부터 전 초점이미지 획득

*Aign 기능이 강화된 초점향상

Stereo 현미경의 초점 조정시 흔들림을 보정

*LIVE 영상에서의 실시간으로 초점이 변경된 이미지를 보정

*이미지 타일링

고배율로 갈수록 작아지는 FOV(Field of View)를 극복하기 위해서
연속으로 이어서 캡처한 영상을 자동으로 합성하는 기능을 제공합니다.
여러 이미지를 이음새 없이 연결해 줍니다.
높은 분해능(Resolution)을 유지하면서 초고해상도의 이미지를 만드실 수 있습니다.

→ 쉬운측도설정

CIM-PRO-Plus에 의한 정확한 측정을 위해 Calibration의 과정이 필요합니다.
측정의 정확성, 신뢰성, 그리고 반복 재현성을 실현하기 위해 영역확대화면을 보면서
마우스와 키보드 커서를 이용한 정교한 측도설정이 가능합니다.

→ 다양한 측정기능

CIM-PRO-Plus는 다양한 측정도구를 제공합니다.
길이, 면적, 각도는 물론 자동으로 개체의 윤곽을 추적하여 측정할 수도 있고,
2points circle, 3points circle, 2points Arc, 3points Arc, Parallel Line Distance,
Perpendicular Distance, 두원간의 중심거리등 측정기능을 제공합니다.
LOcal Zoom Window를 통해서 정확한 측정 포인트를 잡을 수 있습니다.

CIM-PRO-Plus의 측정결과를 엑셀 파일로 전송합니다. 이미지, 측정데이터, 기초통계등을 엑셀시트로 한번에 전송합니다.
사용자 양식에 의한 보고서 출력기능도 지원합니다.(옵션)

→실시간 길이 측정

*LIVE영상에서의 실시간으로 길이를 측정하여 확인할 수 있습니다.

→보고서작성

*기본출력

*사용자 보고서양식으로 자동출력의 예

→확장기능

• Mux10 ( Mitutoyo MUX 데이터 획득 유틸리티 )
• Nikon Digimicro Inteface & Data Acquisition
• Depth Measurement (간섭계이용)
• Foot Switch 지원

<프로그램 비교>
