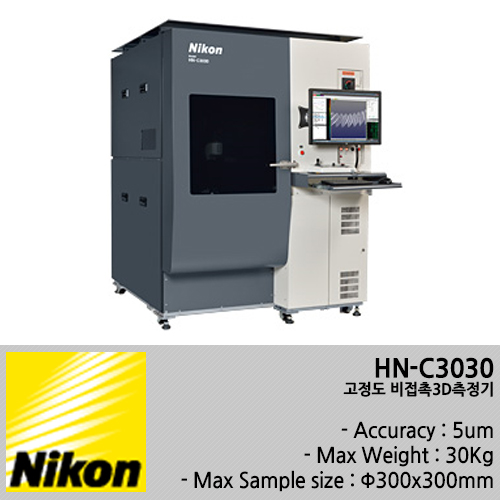

[HN-C3030] 고정도 비접촉3D측정기

Quantity:

설명

고정도 비접촉3D측정기

High accuracy non-contact sensor 3D metrology system

HN-C3030

00

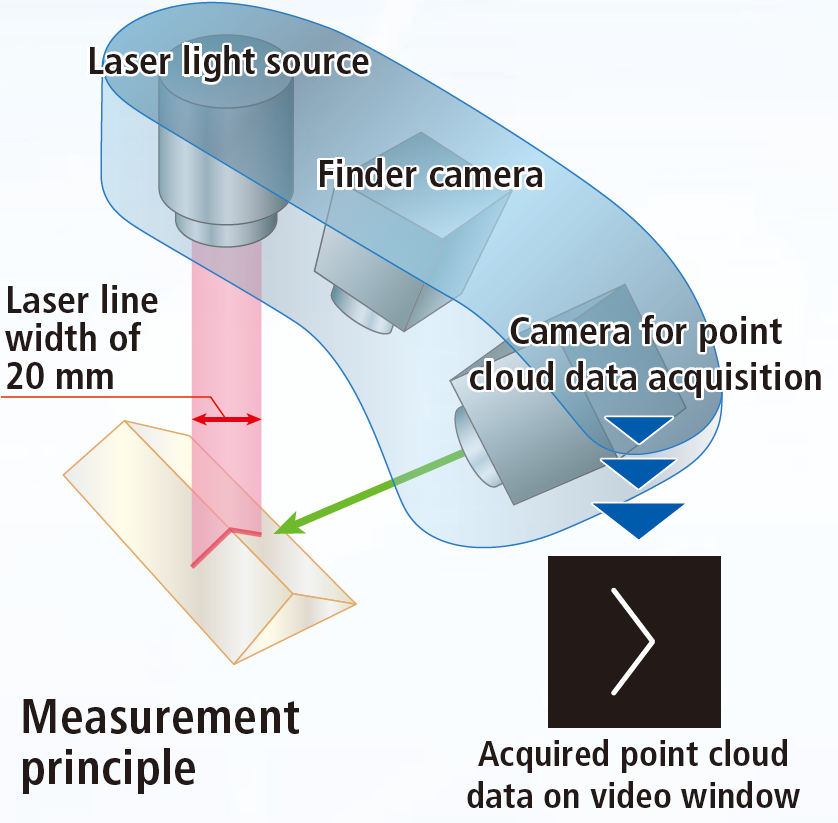

– HN-C3030은 광절단 센서로 고속 및 고정도의 비접촉 3D 형상 측정 장비입니다.

< 주요 특징 >

• Laser Scaner 채택으로 고속 비접촉 형상 측정이 가능하여, 전체의 형상, 비틀림, 마모, 변형, 미세한 돌출 또는

 파임등을 단시간에 분석 가능

측정 정도 5um의 고정밀도 달성

최대 30Kg 중량물 측정 가능

• 98.6mm의 거리를 두고 측정을 하여, 제품과 충돌위험 없이 Scan  가능

측정 Teching file을 간단히 작성할 수 있는 Gear Software(Option)

< Features >

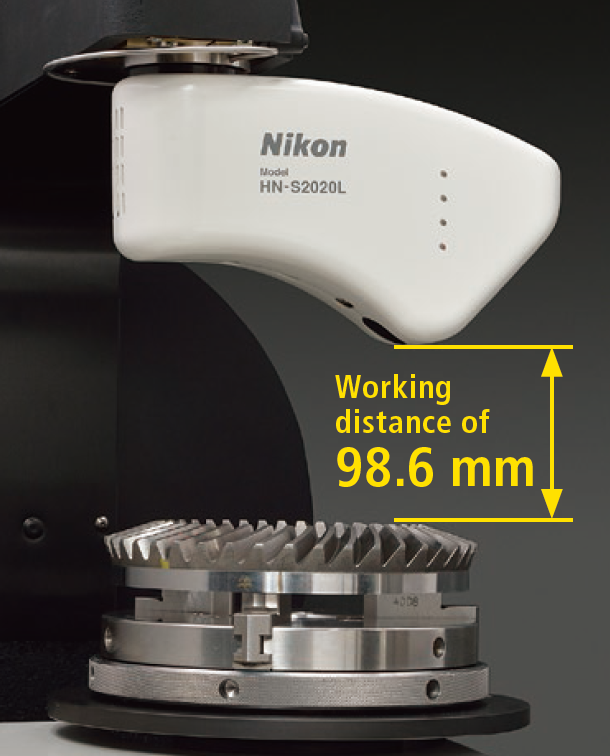

1. 98.6mm의 Working distance

03 02

2. 고정밀도 5축 자동제어

20150916204128_70040

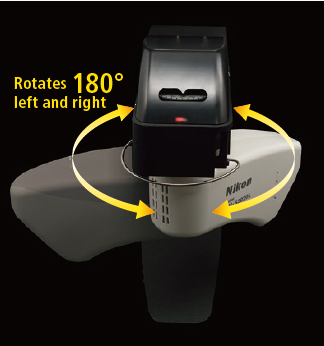

3.Laser Scaner 각도변환

20150916204309_71367 20150916204250_46724

                  회전 Table                              각종 Chuck(Option)

20150916204425_45107

                               회전식 Laser Scan Arm

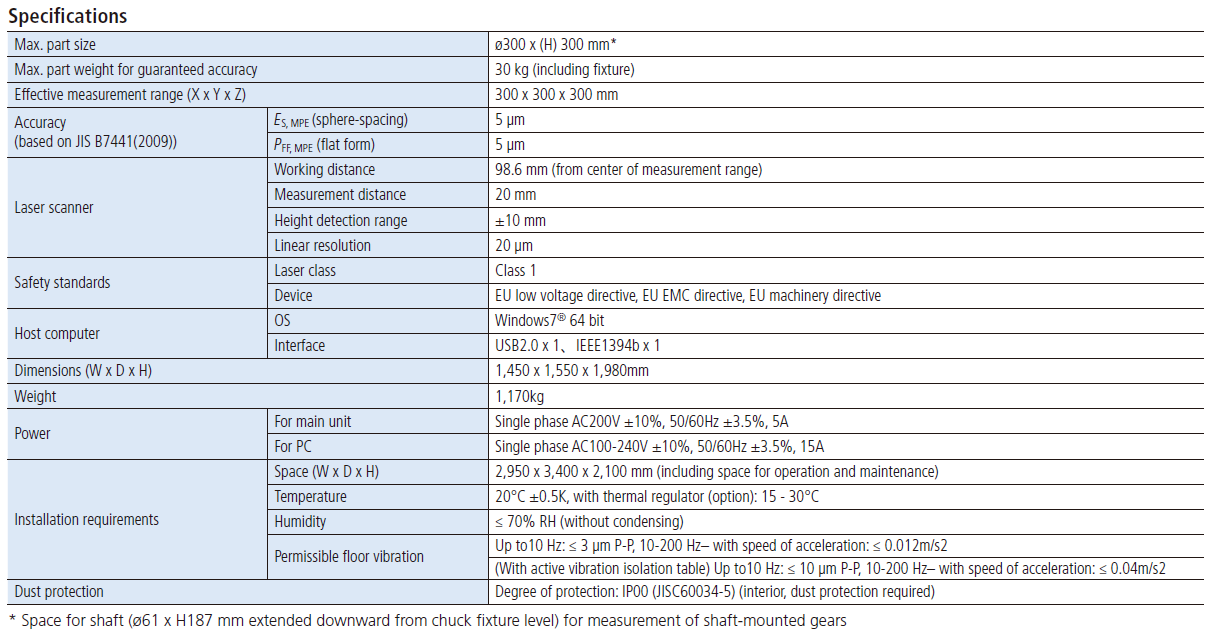

< 세부 스펙  >

2016-11-04-213014

문의사항 있으시면 연락주시기 바랍니다.

언제든지 친절히 상담 해드리겠습니다.

담당자에게 카다로그 요청해주시면 메일로 보내드리겠습니다.
