– SUNNY 신제품 금속현미경 MXFMS 시리즈 –

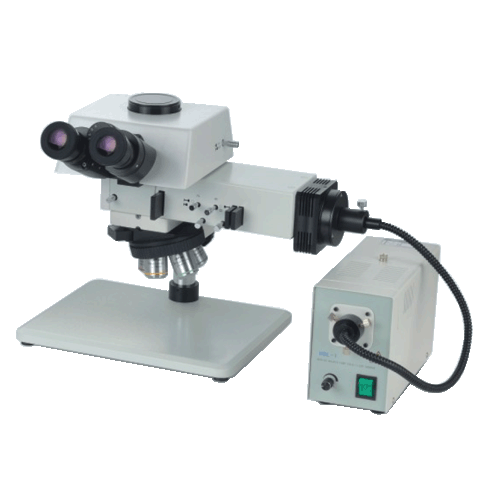

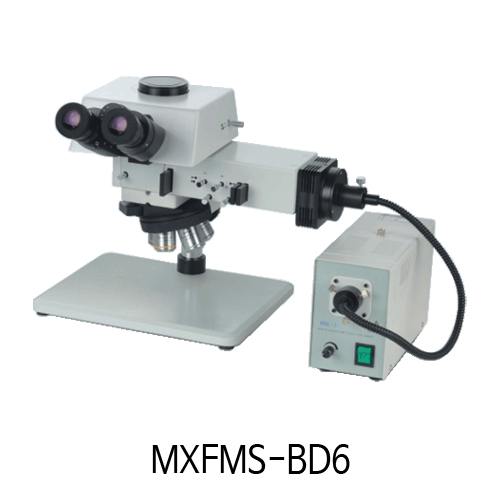

MXFMS-BD6
<개 요>
- 콤팩트하고 유연한 구조로 다양한 주변기기 장착 가능
- 다양한 종류의 관찰 (명시야, 암시야, 편광, DIC등) 조건에서도 선명하고 깨끗한 이미지 구현
- 새로운 디자인의 고성능 장거리 금속 전용 대물렌즈로 반-색수차 제거 기술을 적용함.
- 대형 사이즈의 샘플 측정에 적합한 현미경

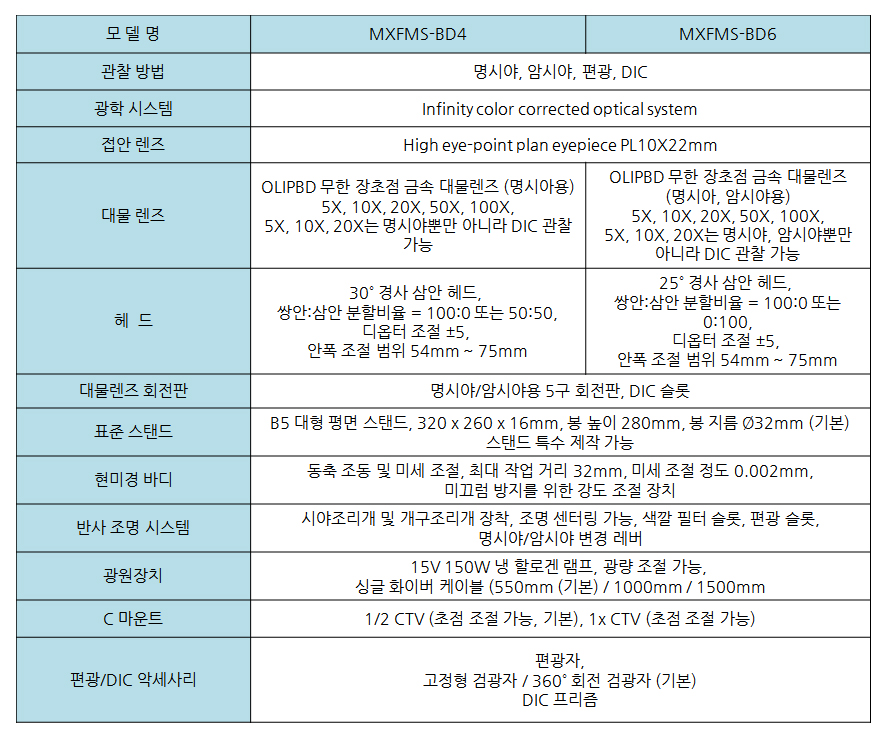

<사 양>
<특징 1 – 독립적인 금속 검출 시스템>
- 기존 금속현미경과 달리 본체가 없는 콤팩트한 구조로 여러 가지 형태로 구성이 가능한 편리하면서도 정교한 디자인의 금속현미경.
- 조작 방법이 쉽고 빠르며, 대형 크기의 평면 스탠드 B5와 시야, 개구조리개 장착.
- 명시야, 암시야, 편광, DIC 등 여러 가지 방법으로 다양한 시료를 볼 수 있음.
▲ FPC 10X 암시야
▲ 집적회로 50X 명시야

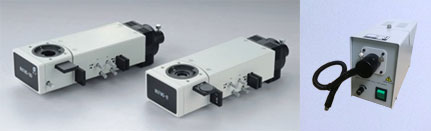

<특징 2 – 조명 시스템 및 외장 램프하우스>
- 명/암시야 반사조명 (기본) : 시야, 개구 조리개가 장착되어 조명 센터 조절 가능
- 명시야 및 암시야 변경 레버
- 명시야 반사조명 (옵션) : 시야, 개구 조리개가 장착되어 조명 센터 조절 가능
- 외장 광원장치 (기본) : 15V 150W의 냉 할로겐 램프, 싱글 가이드로 연결되어 있는 광원 장치

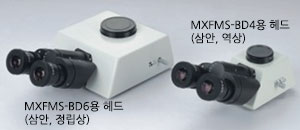

<특징 3 – 광폭 시야 GEMEL 삼안 헤드>
MXFMS-BD4용 헤드 (MX4RTH30R) : 삼안 헤드, 역상, 콤팩트한 구조의 디자인으로 조립이 간단하며, 가벼움,
30˚ 경사 삼안 헤드, 쌍안:삼안 분할비율 = 100:0 또는 50:50.
MXFMS-BD6용 헤드 (MXETH25R) : 삼안 헤드로 정립상, 25˚ 경사 삼안 헤드, 쌍안:삼안 분할비율 = 100:0 또는 0:100.

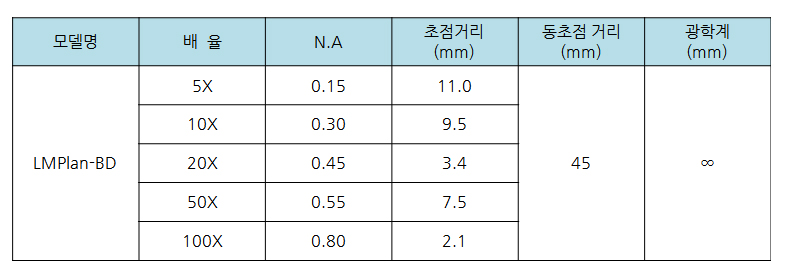

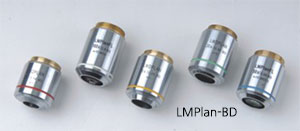

<특징 4 – 장거리 금속 명/암시야 대물렌즈>
- 새롭게 개발된 장거리 전문 금속 대물렌즈로 반-색수차 제거 기술 및 다층의 광대역 코팅 기술 (Semi-apochromatic and multilayer broadband coating technology)을 적용하여 모든 시야에서 더욱 선명하고, 깨끗하게, 실제 색상과 밝기로 이미지를 관찰할 수 있습니다.
- 명시야/암시야 대물렌즈의 암시야 조명 휘도는 일반 렌즈에 비해 두배입니다.
- 5X, 10X, 20X는 명/암시야 및 DIC 관찰 가능.

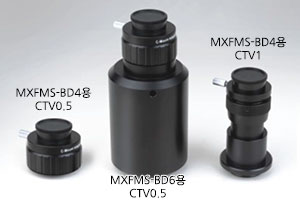

<특징 5 – 모니터로 관찰할 수 있게 해주는 C 마운트>
- 삼안 헤드는 C 마운트가 포함되어 있어, 모니터나 컴퓨터로 연결하여 이미지 관찰이 가능합니다.
- 관찰만 하는 경우 : CCD 카메라와 TV수신 기능이 있는 모니터를 이용하면 모니터를 통하여 관찰할 수 있습니다.
- 관찰 및 캡처/측정이 필요한 경우 : CMOS카메라와 CMOS카메라를 USB로 컴퓨터에 연결하면, 모니터로 관찰 및 캡처, 측정이 가능합니다.
▶ CCD카메라 및 CMOS 카메라 보러가기 [클릭]
<특징 6 – 편광 및 DIC 악세사리>
▲ 전도체 파티클 20X DIC
▲ CD 10X DIC
▲ DIC 프리즘
- 조명장치에 편광자 (Polarizer)와 검광자 (Analyzer)를 삽입하면 간이 편광 관찰을 할 수 있습니다.
- 직교성 편광을 기본으로 Nomarski DIC 프리즘을 삽입하면 DIC 관찰이 가능합니다.
- DIC는 광의 편광성과 간섭성을 이용하여 금속표면의 단차를 관찰할 수 있으며, 이미지 선명도를 향상시켜 줍니다.
<특징 7 – 다양한 필터 선택 가능(옵션)>
– 자연광 필터 사용시 좀더 부드러운 밝기와 흰색 배경을 얻을 수 있으며,
– 그 외 다양한 필터를 사용하여 빛의 파형을 조절, 최상의 이미지를 얻을 수 있습니다.
<치 수(mm)>
