[MXFMS-BD4]모듈식 금속현미경

설명



– SUNNY 신제품 금속현미경 MXFMS 시리즈 –

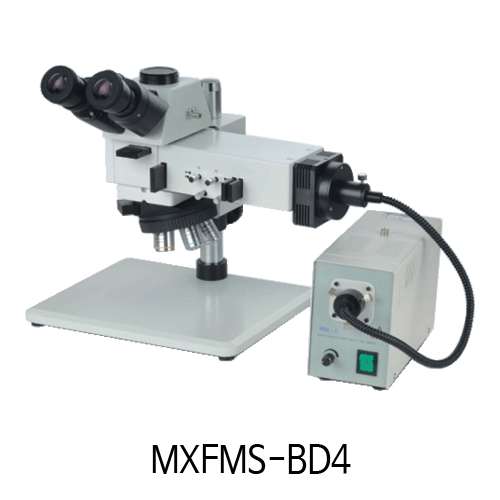

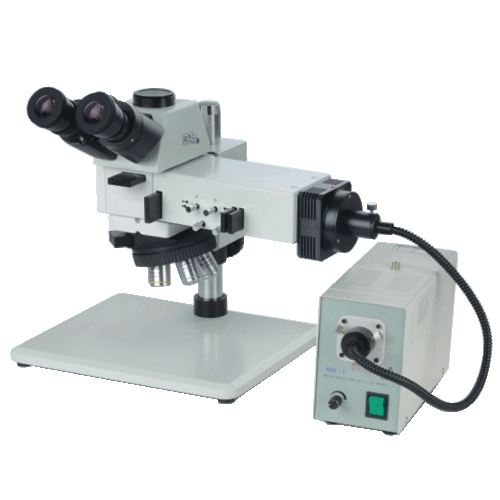

MXFMS-BD4

<개  요>

• 콤팩트하고 유연한 구조로 다양한 주변기기 장착 가능
• 다양한 종류의 관찰 (명시야, 암시야, 편광, DIC등) 조건에서도 선명하고 깨끗한 이미지 구현
• 새로운 디자인의 고성능 장거리 금속 전용 대물렌즈로 반-색수차 제거 기술을 적용함.
• 대형 사이즈의 샘플 측정에 적합한 현미경

<사  양>

<특징 1 – 독립적인 금속 검출 시스템>

• 기존 금속현미경과 달리 본체가 없는 콤팩트한 구조로 여러 가지 형태로 구성이 가능한 편리하면서도 정교한 디자인의 금속현미경.
• 조작 방법이 쉽고 빠르며, 대형 크기의 평면 스탠드 B5와 시야, 개구조리개 장착.
• 명시야, 암시야, 편광, DIC 등 여러 가지 방법으로 다양한 시료를 볼 수 있음.



<특징 2 – 조명 시스템 및 외장 램프하우스>



• 명/암시야 반사조명  (기본) : 시야, 개구 조리개가 장착되어 조명 센터 조절 가능
• 명시야 및 암시야 변경 레버
• 명시야 반사조명 (옵션) : 시야, 개구 조리개가 장착되어 조명 센터 조절 가능

• 외장 광원장치 (기본) : 15V 150W의 냉 할로겐 램프, 싱글 가이드로 연결되어 있는 광원 장치



<특징 3 – 광폭 시야 GEMEL 삼안 헤드>



MXFMS-BD4용 헤드 (MX4RTH30R) : 삼안 헤드, 역상, 콤팩트한 구조의 디자인으로 조립이 간단하며, 가벼움,

30˚ 경사 삼안 헤드, 쌍안:삼안 분할비율 = 100:0 또는 50:50.

MXFMS-BD6용 헤드 (MXETH25R) : 삼안 헤드로 정립상, 25˚ 경사 삼안 헤드, 쌍안:삼안 분할비율 = 100:0 또는 0:100.



<특징 4 – 장거리 금속 명/암시야 대물렌즈>

• 새롭게 개발된 장거리 전문 금속 대물렌즈로 반-색수차 제거 기술 및 다층의 광대역 코팅 기술 (Semi-apochromatic and multilayer broadband  coating technology)을 적용하여 모든 시야에서 더욱 선명하고, 깨끗하게, 실제 색상과 밝기로 이미지를 관찰할 수 있습니다.
• 명시야/암시야 대물렌즈의 암시야 조명 휘도는 일반 렌즈에 비해 두배입니다.
• 5X, 10X, 20X는 명/암시야 및 DIC 관찰 가능.



<특징 5 – 모니터로 관찰할 수 있게 해주는 C 마운트>

• 삼안 헤드는 C 마운트가 포함되어 있어, 모니터나 컴퓨터로 연결하여 이미지 관찰이 가능합니다.
• 관찰만 하는 경우 : CCD 카메라와 TV수신 기능이 있는 모니터를 이용하면 모니터를 통하여 관찰할 수 있습니다.
• 관찰 및 캡처/측정이 필요한 경우 : CMOS카메라와 CMOS카메라를 USB로 컴퓨터에 연결하면, 모니터로 관찰 및 캡처, 측정이 가능합니다.

▶ CCD카메라 및 CMOS 카메라 보러가기 [클릭]



<특징 6 – 편광 및 DIC 악세사리>



• 조명장치에 편광자 (Polarizer)와 검광자 (Analyzer)를 삽입하면 간이 편광 관찰을 할 수 있습니다.
• 직교성 편광을 기본으로 Nomarski DIC  프리즘을 삽입하면 DIC 관찰이 가능합니다.
• DIC는 광의 편광성과 간섭성을 이용하여 금속표면의 단차를 관찰할 수 있으며, 이미지 선명도를 향상시켜 줍니다.

<특징 7 – 다양한 필터 선택 가능(옵션)>



  – 자연광 필터 사용시 좀더 부드러운 밝기와 흰색 배경을 얻을 수 있으며,

  – 그 외 다양한 필터를 사용하여 빛의 파형을 조절, 최상의 이미지를 얻을 수 있습니다.



<치   수(mm)>
