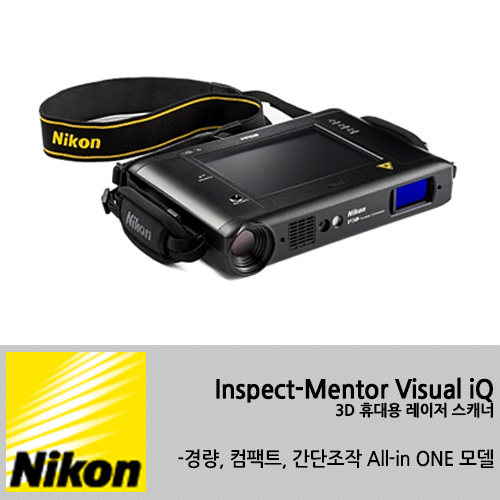

3D 휴대용 레이저 스캐너

Portable 3D profile measuring system

P3D NC-2323S



pic_140521_1

경량, 컴팩트, 간단조작 All-In ONE 모델

p3d-scanner

경량, 컴팩트, 간단조작. 누구나 간단하게 3차원 형상을 취득할 수 있습니다.

OS와 간이 측정 Application을 내장하고 있어, PC를 연결 할 필요가 없습니다.

A4 Size 보다도 작은 1.9Kg으로 가벼운 발걸음으로 현장에 나갈 수 있습니다.

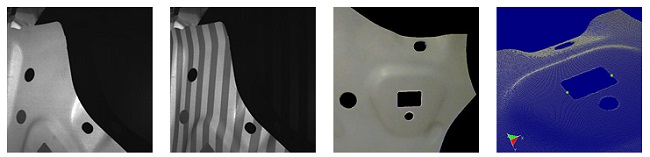

MEMS 구동 Mirror 채용

본체 소형화를 목표로 하여, 채용한 광원은 LD(Laser Diode)(690nm)로, 줄무늬 패턴을 촬영하는 기기에 MEMS 구동 Mirror를 선택 하였습니다.

MEMS Mirror에 의해 촬영된 줄무늬 패턴에서 빠르게 3차원 형상 Data를 만듭니다.

mems-driven-mirror

Battery내장

컴팩트하면서 본체내에 Battery를 장착하여, 짧은 시간 이라면

전원공급 없이, 동작가능합니다.

측정기를 가지고 들어갈 수 없는 좁은 현장이나 전원이 확보되지않는 현장에서도 사용 할 수 있습니다.

built-in-battery

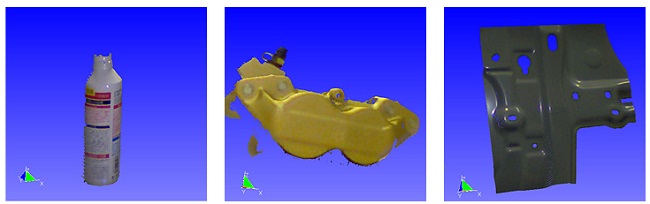

Color 점군 출력

Color Camera를 장착하고 있어, 형상 점군 뿐만아니라

Color 점군에서도 Data 취득이 가능합니다.

색정보를 추가한 Data를 여러가지로 활용 가능합니다.

color-point-cloud-output

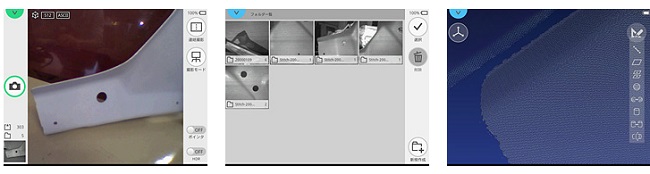

간이 계측

컴팩트한 본체에 LCD Touch Panel이 있고, 간이측정 Application도 내장되어 있습니다.

quick-measurements

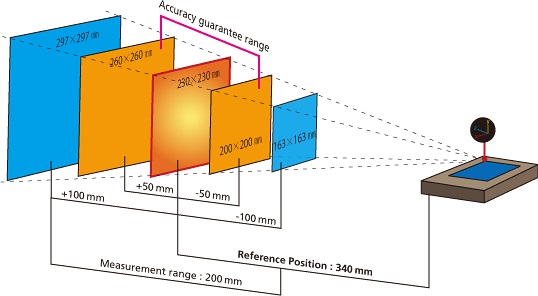

Data 취득 범위

data-capture-range

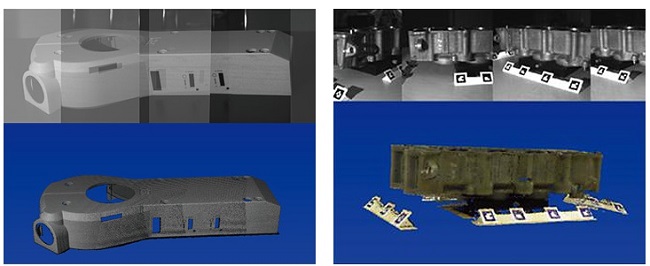

기타 기능

화상 연결 Overlap Image 조합 또는 2D Marker Image 조합이 가능합니다.

한번의 촬영으로 제품 전체를 촬영할 수 없을 경우에는 용도에 맞춰 2종류의 조합 기능을 선택하여 사용합니다.

other-functions

*조합 Data작성은 Option인 P3D Viewer에서 실행합니다.

Option P3D Viewer software

점군 재구성, 노이즈 제거, Image 조합 Data 작성, 간이 측정 등을 실행할 수 있습니다.

점군 Data는 Ascii, STL, PLY로 출력 할 수 있습니다.

comes-with-p3d-viewer-software

< 세부 스펙  >

Measuring Pattern projection, phase shift method
Projector LD light source MEMS scan method
Stand-off 290 mm
JustFocus 340 mm
Measuring Range 230 x 230 mm Z = ±50 mm (Data concatenation supported)
Measuring Point 512 x 512, 1024 x 1024
Accuracy Maximum permissible errors PFS,MPE PS,MPE PFF,MPE EMPE: 0.3 mm (JIS B 7441-compliant)
Laser Power Class 2
Data Export ASCII, STL, PLY (external output via SD/SDHC card)
Size and Weight 180 x 260 x 50 mm, 1.9 kg
Quick Measurement Point-to-point distance, face-to-face distance, sphere-to-sphere distance, cylinder-to-cylinder distance, cross section (R, distance, angle)

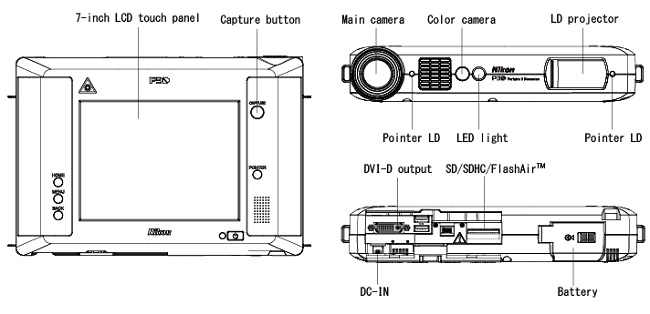

Dimensions >

dimensions
