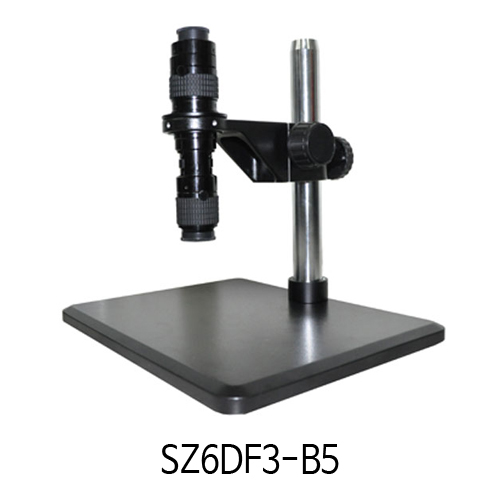

실체현미경 Sunny 줌스테레오비전현미경 SZ6DF3-B5

₩531,300

Quantity:

설명

SZ6 시리즈 줌 스테레오 비전 현미경 SZ6DF3-B5

Machine vision / Industrial Inspection / Scientific Research

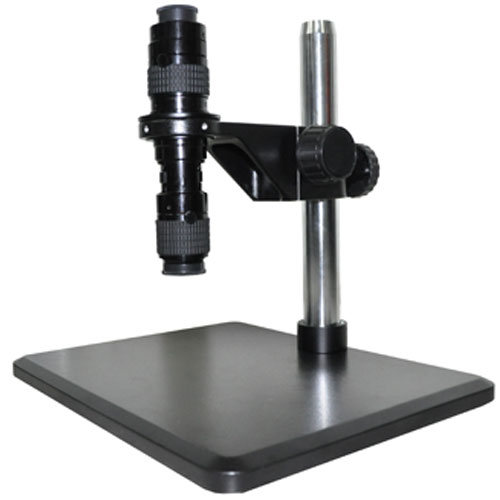

sz6cf3-b5

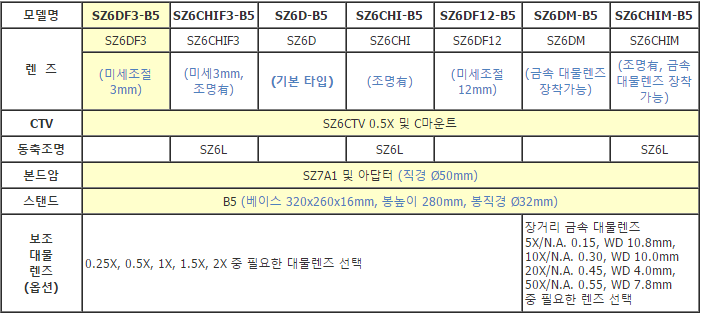

1.  [CIP] SZ6 셋트 모델 구성도

01

2. 특  징

  • 콤팩트한 디자인으로 경통안에 모든 기능을 집약해 놓음으로써,
    작업공간이 넓지 않은 곳에서도 사용이 가능합니다.
  • 병렬 세미 고차색지움 광학 시스템 (Parallel Semi-apochromatic Optical System) 과
    진보된 다중 코팅 기술로 이미지 왜곡 현상을 없앰으로써, 고해상도의 이미지를 얻을 수 있으며,
    또한 관찰물의 실제 색상을 복원할 수 있습니다.
  • 줌 비율 1:6.5, 줌 배율 0.7배 ~ 4.5배, 표준 작업거리 90mm, 분해능 63-180lp/mm로
    기존 기기의 비전 이미지 관찰에 적합합니다.
  • 다양한 배율의 보조 대물렌즈 및 CCD 아답터를 선택할 수 있어서,
    최대 배율 0.09배 ~ 18배,
    작업거리 37mm ~ 356mm,
    대물 시야 0.23mm ~ 91mm까지 가능합니다    .
    (기존 SZ7 시리즈는 대물렌즈 장착 불가)
  • 고휘도 싱글 1W LED, 색온도 5500K의 균일 조명 시스템을 갖추고 있어서,
    반사율이 높은 표면이나 조명 장치가 제한적인 경우에도 고정밀 탐지가 가능합니다.
  • 다양한 옵션 장치를 선택할 수 있습니다.

3.  미세 초점 조절 (SZ6DF3 . SZ6CHIF3 / SZ6DF12)

  • SZ6D/SZ6CHI은 표준 렌즈로, 미세 초점 기능을 사용할 수 있습니다.
    미세 초점 기능은 경통 설치 위치를 바꾸지 않고, 시스템의 작업거리를 조절할 수 있습니다.
    SZ6DF3 / SZ6CHF3 미세 초점 범위 : 3mm
    SZ6DF12 미세 초점 범위 : 12mm

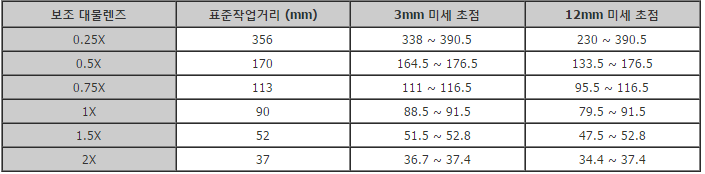

▼ 보조대물렌즈별 미세 초점 거리 범위 참조표 (단위 : mm)

03



3-1.  배율 고정 장치 (SZ6DP . SZ6CHIDP)

04

표준 렌즈에 배율 고정 장치 장착이 가능합니다.
최대 및 최저 배율 로케이팅과 연결된 4개의 고정 위치, 즉 1X, 2X, 3X, 4X, 가 있습니다.
고정 배율과 고정 캘리브레이션에서 측정하기 위해서, 6군데에 위치에 고정장치가 있습니다.
배율 고정 장치는 다른 기능과 결합하여 사용이 가능합니다.

4.  금속대물렌즈 장착 (SZ6M)

05

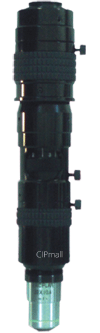

SZ6M 고배율 줌렌즈는 금속렌즈와 결합하여 배율을 높일 수 있습니다.  줌배율 3.5배 ~ 45배, 분해능 400 ~ 1700lp/mm까지 가능합니다.

장거리 무한 세미-아포크로매틱 금속 대물렌즈는 고해상도의 미세 이미지를 관찰할 수 있습니다.

옵션 금속 대물렌즈 : 5X, 10X, 20X, 50X

금속 대물렌즈 사용시는 1배 이상의 CCD 아답터 사용 권장.
1X 이하인 경우, 1/2 또는 1/2″ 이상의 CCD 아답터를 사용해야 하며,
시야 주변에 그림자가 나타날 수 있습니다.

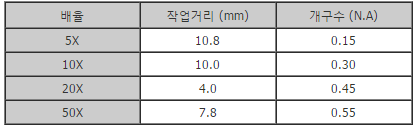

▼ 금속 대물렌즈 참조표

06

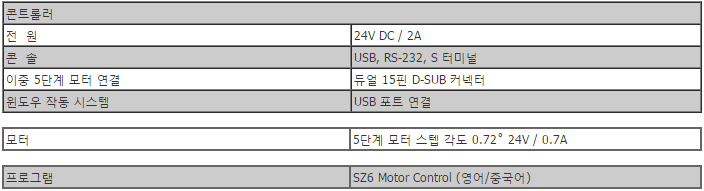

5.  SZ6DMOT / SZ6CHIMOT 전동방식 줌 렌즈

07

6. SZ6 시스템 치수

08

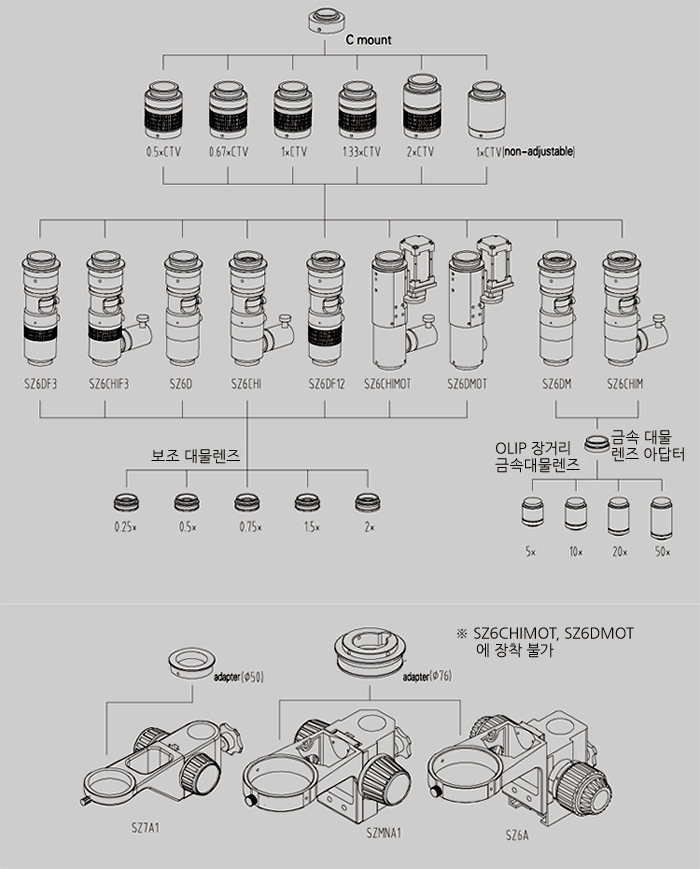

7. SZ6 시스템 구성도

09

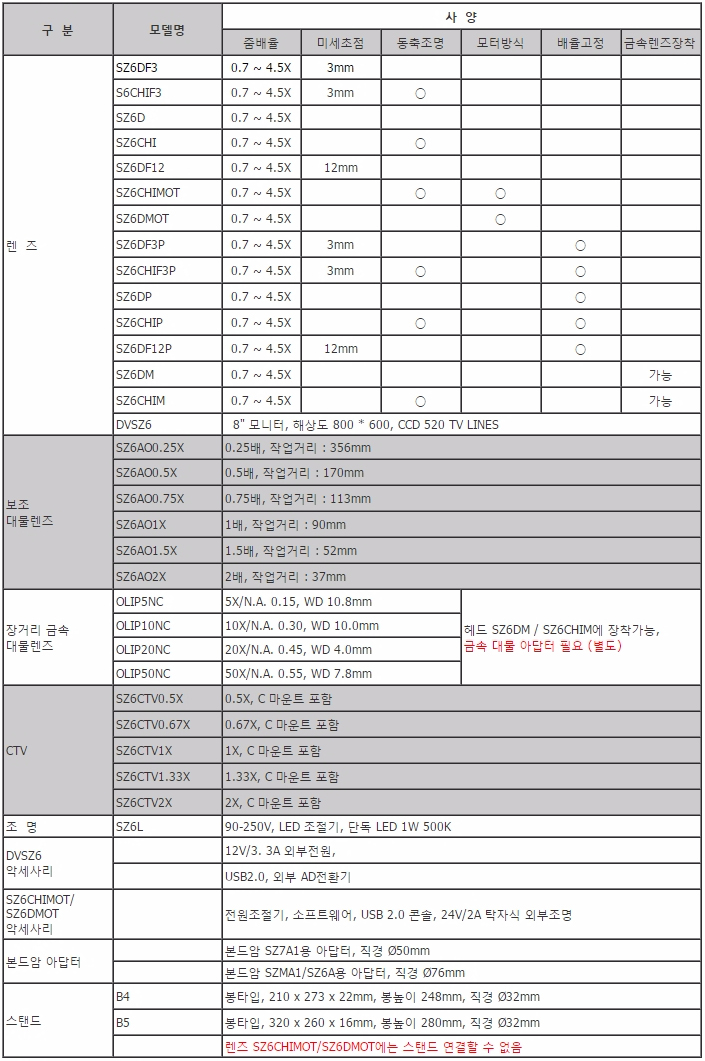

8. SZ6 사  양

10

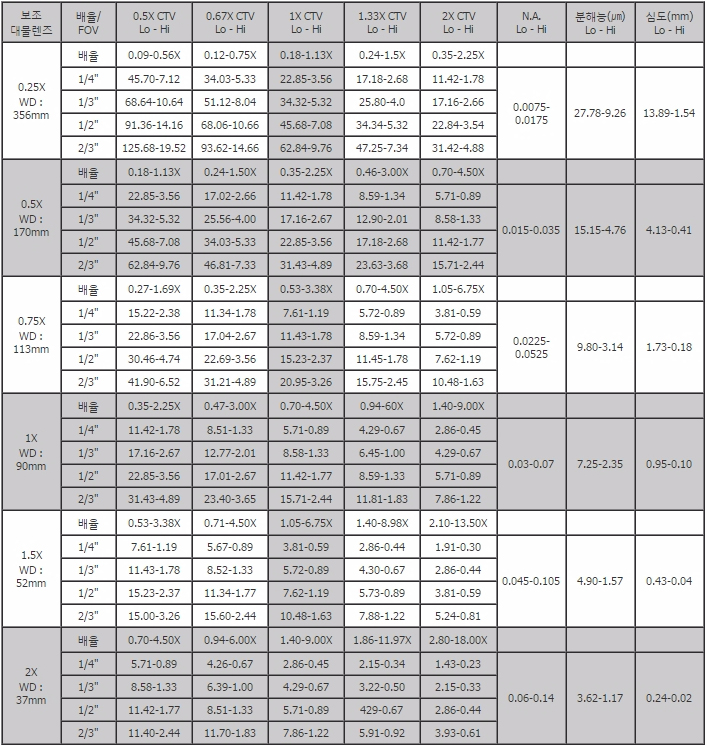

9.  SZ6 파라미터 테이블

11

  • FOV (Field Of View, 시야) 값은 CCD 대각선 길이와 시스템 배율에 따라 다르며,
    실제 관찰물은 대각선 측정값으로 계산할 수 있습니다.      수평 = 대각선 * 0.8, 수직 = 대각선 * 0.6
  • 배율 계산법 : Lo = 0.7 * 보조대물렌즈 배율 * CTV 배율, Hi = 4.5 * 보조대물렌즈 배율 * CTV배율
  • 동축 조명 사용시는 1X 이상의 보조 대물렌즈와 CTV 사용이 권장되며, 저 배율 줌렌즈 사용으로 배율이 너무 작아지면,
    시야에 그림지가 비칠수도 있습니다.

10.  SZ6 시스템 현장 설치 시험 모습

12

※ 시스템 구성은 어떻게 해야 하나요?

1)  내게 맞는 렌즈가 어떤 것인지 선택합니다. (조명 여부, 미세초점, 모터방식, 금속 관찰 등등)
2) CTV 배율 선택
3) 필요시 보조대물렌즈를 선택합니다. (기본 : 대물렌즈 1X)
4) CCD 카메라 종류 (아나로그 또는 디지털 CCD 카메라) 및 배율 선택
5) CCD카메라가 아나로그인 경우에는 S비디오단자가 있는 TV 또는 모니터를 연결할 수 있습니다.
    디지털인 경우에는 데스크탑 또는 노트북에 연결하여 관찰 또는 측정 (측정소프트웨어 필요) 할 수 있습니다.
6) 스탠드 필요시 스탠드와 스탠드 아답터 선택.
    (SUNNY 봉타입 스탠드 중 봉 직경이 32mm인 스탠드는 모두 가능합니다.)
    단, 모터방식 렌즈는 스탠드를 장착할 수 없습니다.

Related Products
