SZMN45 시리즈 줌배율타입 실체현미경

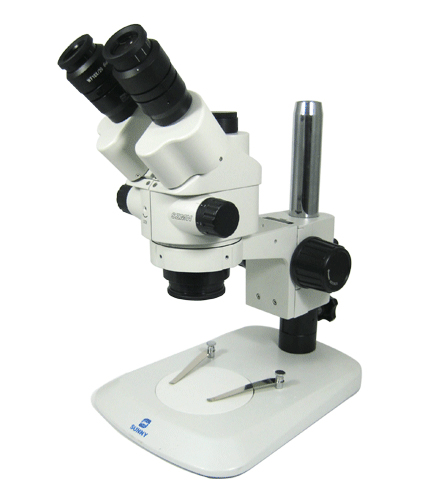

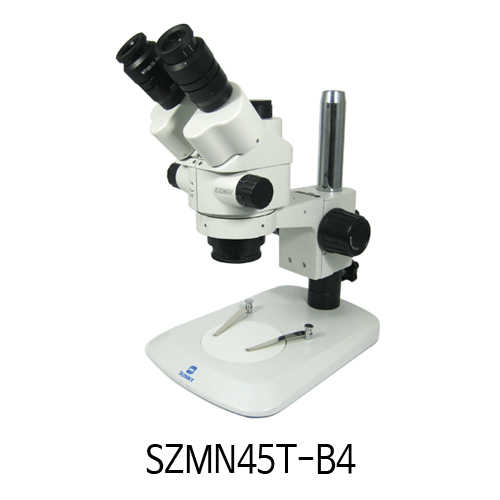

SZMN45T-B4 (C마운트포함)

SZMN45 Series Zoom Stereo Microscope

1. 개   요

• SZMN45 시리즈 실체현미경.
• 우수한 기능 및 품질의 광학 현미경으로, 구성의 다양화를 실현함.
• 사용자의 용도 및 필요에 맞게 맞춤식으로 현미경 구성이 가능합니다.
• 현대 생물, 의학, 전자공업 등 광범위한 분야에 쓰임

2. 기능 및 특징

• 신개념 설계, 우수한 품질, 다양한 접안렌즈 및 추가 대물 렌즈 구성
• 대물렌즈 0.7X ~ 4.5X, 배율변환 비율 6.4:1, 기본 배율범위 : 7X ~ 45X (최대배율 3.5X ~ 180X)
• 표준 작업거리 100mm (옵션 대물렌즈 사용시 최대 작업거리 30mm ~ 165mm)
• 45˚ 경사각 경통, 쌍안 각도 조절, 안폭 조절로 장시간 사용시에도 피로감을 줄일 수 있음.
• 인체 공학적 설계로, 양쪽에 있는 미세 조절 손잡이를 이용해 수평 조절 배율의 정도를 높일 수 있음.

3. 렌즈 배율 및 시야 참고표

4. 사    양

1. 배  율 : 기본 : 7X ~ 45X, 옵션 : 3.5X ~ 180X
2. 렌  즈 : 기본 : 0.7X ~ 4.5X, 배율 변환비율 : 6.4 : 1
3. 경  통 : 45° 경사, 360° 회전헤드, 안폭조절범위 54~76mm, 디옵터 범위 ±5mm,
   쌍안 또는 삼안 헤드, 분광 비율 20%/80%
4. 접안 렌즈 : 기본 10X/20mm
5. 접안 렌즈 (옵션) : 15X/15mm, 20X/10mm (레티컬렌즈 추가 옵션 사용가능)
6. 작업 거리 : 기본 100mm, 옵션 30mm-165mm
7. 보조 대물렌즈 (옵션) : 0.5X/165mm, 0.75X/105mm, 1.5X/45mm, 2X/30mm
8. 본 드 암 : 50mm, 서브폴대 150mm, 본드암/서브폴대 조절가능
9. 상부 조명 : 할로겐램프 12V/15W, LED [상하 조명 별도 밝기 조절 가능]
10. 하부 조명 : 할로겐램프 12V/15W, 형광등 230V/7W, LED [상하 조명 별도 밝기 조절 가능]
11. 카메라(옵션) : 일반카메라. 디지털 카메라. 일반 CCD, 디지털CCD

5. 상세사양 (SZMN45T-B4)

※ 모델 선택 팁 : 현미경 모델명은 일반적으로 앞부분은 시리즈명, 뒷부분은 베이스 모델명에 의해 정해집니다.

① 접안렌즈

② 헤드

③ 본드암

④ C 마운트

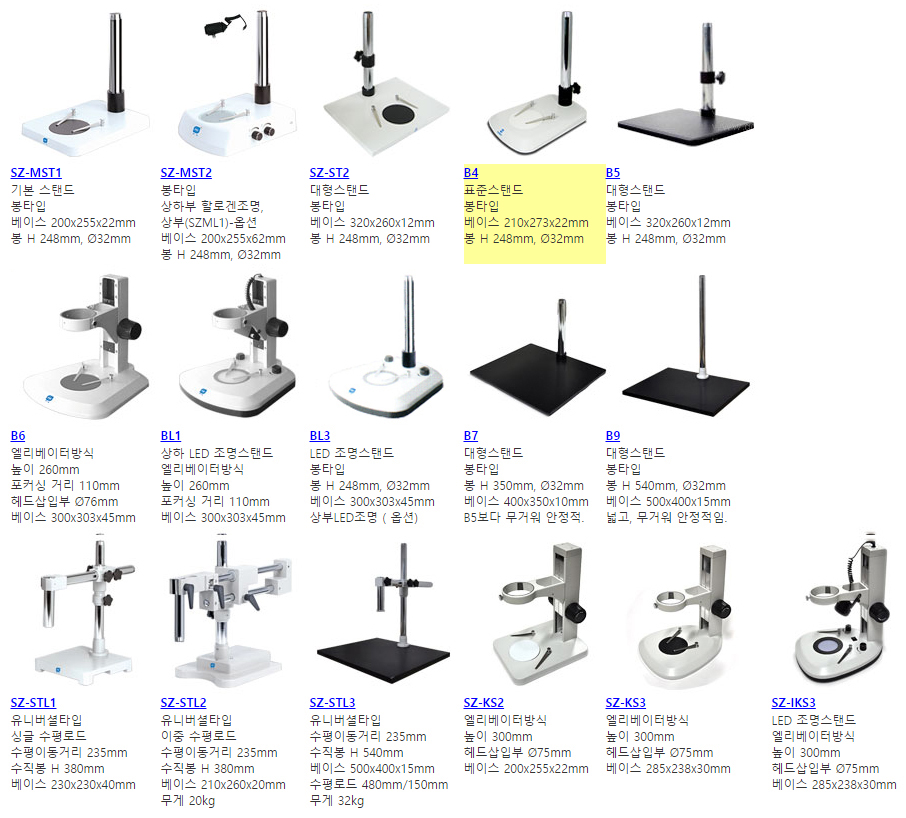

⑤ 호환 가능한 스탠드 모두보기

6. SZMN45T 시리즈 시스템 구성도

7. 기타 옵션 및 악세사리
